Part Number
UM3243U
Description
3V 至 5.5V、低供电电流、1000kBPS、3路驱动器/5路接收器、增强型静电放电（ESD）保护 RS-232 收发器
Status
量产
Drivers Per Package
3
Receivers Per Package
5
Logic Voltage(Min) (V)
3
Data Rate (kbps)
1000
Main Supply Voltage(Nom) (V)
3.3, 5
Shutdown Control
Yes, 1 Receiver Active in Shutdown
ESD HBM (kV)
±8
ESD Contact (kV)
±8
ESD Air (kV)
-
Operating Temperature Range(℃)
-40 to 125
Package

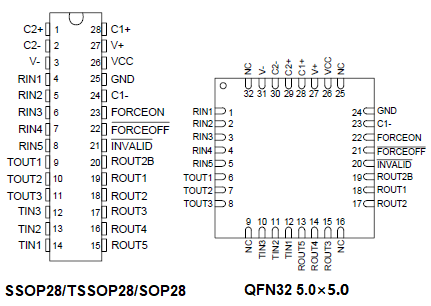

QFN32 5.0x5.0 SOP28, SSOP28, TSSOP28
UM3243U 是一款具有 3路驱动器/5路接收器、工作电压为 3V 至 5.5V 的 RS-232 收发器，具有自动关断功能和低供电电流特性；当任何接收器输入端未检测到有效的 RS-232 电平信号时，电荷泵电路和驱动器将断电。 RS-232 电缆断开或连接的外设驱动器关闭都会触发自动关断模式。当任何 RS-232 接收器输入端接收到有效电平时，芯片将重新开启。自动关断模式有助于在不改变现有系统的情况下节省功耗。
该器件采用间歇式双电荷泵稳压电源和低压降驱动器，二者结合可在单+3V至+5.5V电源下提供真正的 RS-232 性能。UM3243U 提供1Mbps速率版本。
在3.3V工作模式下，电荷泵仅需四个0.1μF电容器，且可在+3V至+5.5V的输入电压范围内工作。 这些器件非常适合仅支持3.3V的系统、3.3V与5.0V混合系统，或仅支持5.0V的系统——这些系统需要真正的 RS-232 性能或在供电电压可低至+2.7V时输出符合 EIA/TIA-562 标准的±3.7V电平。
该设备集成了一个互补的常开接收器。该接收器可在关机状态下监控外部设备（如调制解调器）。该设备还包含一个常开的/INVALID输出，用于指示任何接收器输入端上的有效RS-232信号电平。该功能通常用于UART唤醒。
- 在+3.0V 至 +5.5V电源电压下符合真正的 EIA/TIA-232-F 标准
- RS-232引脚具备增强ESD规格：
-- ±8kV 人体放电模型
-- ±8kV IEC 61000-4-2 接触放电
- 闩锁 (Latch-Up) 性能超过 200mA
- 适用于热插拔功能的无干扰上电/断电
- 自动关断功能：当未检测到有效RS-232信号时禁用驱动器输出
- 低关断电流：1μA（典型值）
- 在 3.3V 供电下支持 5V 逻辑输入
- 最高1Mbps的传输速率
- 扩展级环境温度范围：-40°C 至 125°C
- 提供 SSOP28、TSSOP28、SOP28 和 QFN32 封装
- 工业控制器和仪器
- 网络路由器和交换机
- 笔记本电脑、掌上电脑和便携式电脑
- 外设
- 打印机、PDA 和 POS
| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM3243UEEASR | SSOP28 | UM3243UEEASR | 2000pcs/13Inch Tape & Reel |
| UM3243UEEUS | TSSOP28 | UM3243UEEUS | 3000pcs/13Inch Tape & Reel |
| UM3243UEESS | SOP28 | UM3243UEESS | 25pcs/Tube |
| UM3243UEEQA | QFN32 5.0×5.0 | UM3243V | 3000pcs/13Inch Tape & Reel |
