Part Number
UM3022
Description
具有灵活的逻辑供电、多协议 RS-232(2T/2R)/RS-485(1T/1R) 收发器
Status
量产
Protocols
RS-232, RS-422, RS-485
Drivers per package
2 (RS-232), 1 (RS-485/RS-422)
Main supply voltage (V)
3 to 5.5
Logic supply voltage (V)
1.65 to 5.5
Max Data Rate(Mbps)
0.25 / 1 (RS-232), 0.5 / 20 (RS-485/RS-422)
Features
灵活I/O供电、失效防护、摆率控制、可切换终端电阻
Operating Temperature Range(℃)
-40 to 125
Pin/Package

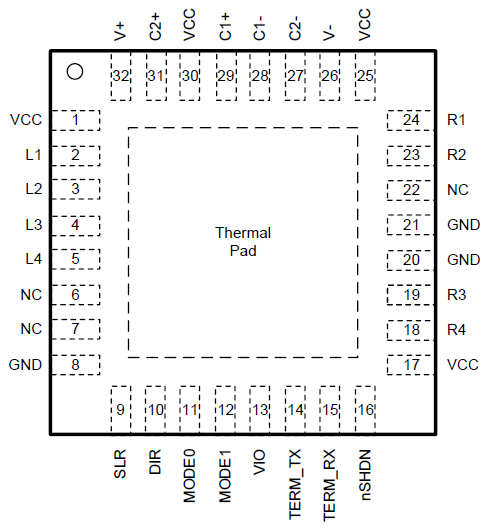

QFN32 5.0x5.0
UM3022 是一高度集成、强鲁棒性、技术先进的多协议收发器，支持RS-232、RS-422和RS-485 物理层。该器件在 RS-232模式下提供 2个发送器和 2个接收器。该器件还集成了1个发送器和1个接收器，以支持半双工和全双工RS-485通信。MODE选择引脚启用了共享总线和逻辑引脚，以便这些协议共享单个通用连接器。RS-485适用于RS-485 总线引脚和 RS-232 接收器输入的集成端接电阻无需外部元件即可实现全功能可切换的通信端口。
UM3022在RS-485/RS-422模式下最高工作速率为20Mbps，在RS-232模式下最高速率为1Mbps。此外，根据SLR引脚的设置，UM3022可切换为0.5Mbps的低速RS-485模式和0.25Mbps的低速RS-232模式。
该器件集成了强大的 IEC ESD保护功能。此外，当总线输入处于开路或短接状态或总线空闲时，RS-485接收器失效防护功能会将接收到的逻辑输出驱动为逻辑高电平。
UM3022 需要由 3.0V 至 5.5V 的电源为 RS-232 的电荷泵以及 RS-232 和 RS-485 的驱动器/接收器供电。此外，单独的逻辑电源VIO (1.65V至5.5V)，用于为逻辑数据和控制信号供电。 该器件还配备了 nSHDN 引脚，可在系统禁用该器件时实现极低的电流消耗。
- 符合或超过 TIA/EIA-485A 和 TIA/EIA-232F 标准的要求
- 3V 至 5.5V 电源电压
- 逻辑引脚电源电压为 1.65V 至 5.5V
- RS-485 差分输出超过 2.1V，在5V 电源下与PROFIBUS 兼容
- 2个发送器、2个接收器（对于RS-232）
- 1个发送器、1个接收器（对于RS-485）
- 适用于半双工和全双工 RS-485 模式的 120Ω 集成可切换端接电阻
- 用于 RS-232 信号传输的集成电荷泵
- 适用于RS-232模式的诊断环回
- 在 VCC= 5V 电源条件下，RS-232 模式具有大输出摆幅（典型值为 ±8.5V）
- 适用于RS-485接收器的开路、短路和空闲总线失效防护
- SLR 引脚可选数据速率：
-- RS-232 模式：250kbps 和 1Mbps
-- RS-485 半双工和全双工模式：500kbps 和 20Mbps
- 无毛刺上电/断电，支持热插拔
- 总线短路保护、热关断
- 扩展级环境温度范围: -40°C至125°C
- 节省空间的QFN32 5.0×5.0封装
- 工业
- 工厂自动化与控制
- HVAC系统
- 楼宇自动化
- POS终端
- 电网基础设施
| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM3022QAW | QFN32 5.0×5.0 | UM3022 | 3000pcs/13Inch Tape & Reel |
