量产
Part Number
UM3035B
Description
具有120Ω可切换集成端接电阻和宽输出摆幅的多协议（RS-232、RS-422、RS-485）收发器
Status
ACTIVE
Protocols
RS-232, RS-422, RS-485
Drivers per package
3 (RS-232), 1 (RS-485/RS-422)
Main supply voltage (V)
3 to 5.5
Logic supply voltage (V)
-
Max Data Rate(Mbps)
0.25 / 1 (RS-232), 0.25 / 20 (RS-485/RS-422)
Features
Fail-safe Protection, Slew Rate Control, Switchable Termination Resistor
Operating Temperature Range(℃)
-40 to 125

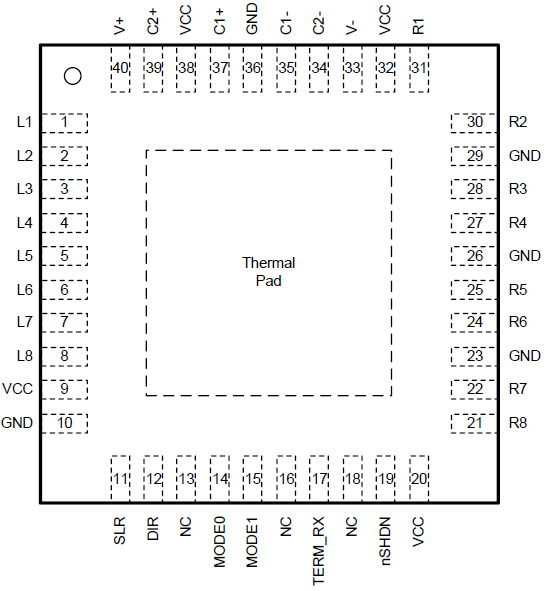

Pin/Package
QFN40 6.0x6.0
UM3035B 是一款高集成度、强鲁棒性、技术先进的多协议收发器，支持 RS-232、RS-422 和 RS-485 物理层。该器件在 RS-232 模式下具有3个发送器和5个接收器，以支持 3T5R DB9 RS-232 连接器。该器件还集成了1个发送器和1个接收器，以支持半双工和全双工 RS-485 通信。MODE选择引脚支持共享总线和逻辑引脚，以便这些协议共享单个通用连接器。适用于RS-485 总线引脚和 RS-232 接收器输入的集成端接电阻无需外部元件，即可实现全功能可切换的通信端口。
UM3035B在RS-485/RS-422模式下最高速率为20Mbps，在RS-232模式下最高速率为1Mbps。此外，根据SLR引脚的设置，UM3035B可切换为0.25Mbps的低速RS-485模式和0.25Mbps的低速RS-232模式。
该器件集成了强大的IEC ESD保护功能。此外，为 RS-232提供的诊断环回模式检查逻辑到总线和总线到逻辑路径的功能完整性，并检查电缆和连接器是否短路。当总线输入处于开路或短接状态或总线空闲时，RS-485接收器失效防护功能会将接收到的逻辑输出驱动为逻辑高电平。
UM3035B 需要 3.0V 至 5.5V 的电源为 RS-232 的电荷泵以及 RS-232 和 RS-485 的驱动器/接收器供电。该器件还配备了 nSHDN 引脚，可在系统禁用该器件时实现极低的电流消耗。
- 符合或超过 TIA/EIA-485A 和 TIA/EIA-232F 标准的要求
- 3V 至 5.5V 电源电压
- RS-485 差分输出超过 2.1V，在5V 电源下与PROFIBUS 兼容
- 3个发送器、5个接收器（对于RS-232）
- 1个发送器、1个接收器（对于RS-485）
- 适用于半双工和全双工 RS-485 模式的 120Ω 集成可切换端接电阻
- 用于 RS-232 信号传输的集成电荷泵
- 在 VCC= 5V 电源条件下，RS-232 模式具有大输出摆幅（典型值为 ±8.5V）
- 适用于RS-232模式的诊断环回
- 适用于RS-485接收器的开路、短路和空闲总线失效防护
- SLR 引脚可选数据速率：
-- RS-232 模式：250kbps 和 1Mbps
-- RS-485 半双工和全双工模式：250kbps 和 20Mbps
- 无毛刺上电/断电，支持热插拔
- 总线短路保护、热关断
- 扩展级环境温度范围: -40°C至125°C
- 节省空间的QFN40 6.0×6.0封装
- 工业
- 工厂自动化与控制
- HVAC系统
- 楼宇自动化
- POS终端
- 电网基础设施
| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM3035BQAAE | QFN40 6.0×6.0 | UM3035B | 3000pcs/13Inch Tape & Reel |
