量产
Part Number
UM74AVC4T245
Description
具有2个DIR方向控制引脚、可配置电压转换和三态输出的4位双电源总线收发器
Status
量产
Bits (#)
4
Max Data Rate (Mbps)
400
Direction Control
Controlled
VCCA(Min) (V)
1
VCCA(Max) (V)
3.6
VCCB(Min) (V)
1
VCCB(Max) (V)
3.6
Output Type
Push-Pull
Operating Temperature Range (℃)
-40 to 125

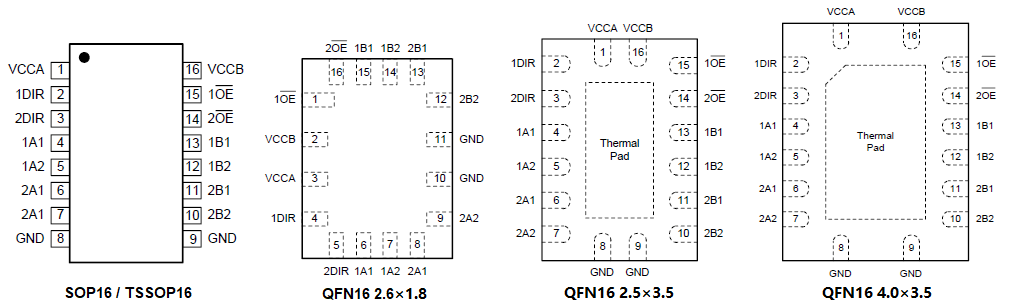

Package
QFN16 4.0x3.5, QFN16 2.5x3.5, QFN16 2.6x1.8, TSSOP16, SOP16
UM74AVC4T245 专为两条数据总线之间的异步通信而设计。该器件根据方向控制输入（1DIR 和 2DIR）的逻辑电平，将数据从 A 总线传输至 B 总线，或从 B 总线传输至 A 总线。输出使能（1/OE 和 2/OE）输入可用于禁用输出，从而有效隔离两条总线。UM74AVC4T245 的设计使得控制引脚（DIR 和 /OE）以 VCCA 电压为基准。
该器件专用于使用 IOFF 的局部断电应用。IOFF 电路可禁用输出，以防在器件断电时电流回流对器件造成损坏。VCC 隔离特性可确保任一 VCC 输入在低于 100mV 时，所有输出都将被禁用且处于高阻抗状态。要在上电或断电期间将器件置于高阻抗状态，应通过一个上拉电阻器将/OE连接至 VCC；该电阻的最小值由驱动器的电流灌入能力决定。
- 控制输入VIH/VIL电平以VCCA电压为基准
- VCC隔离特性--如果任何一个VCC输入在接地（GND）上，所有输出呈高阻态
- 完全可配置的双电源轨设计可允许各个 端口在 1V 至 3.6V 的电源电压范围内运行
- IOFF支持局部断电应用
- 从1.8V转换到3.3V时，支持高达400Mbps 的转换速率
- 闩锁（Latch-up）性能超过200mA，符合 JESD 78，Class II 规范
- ESD 保护性能
-- ±8kV 人体放电模型
-- ±2kV 充电器件模型
- 企业与通信
- 工业
- 个人电子产品
- 无线基础设施
- 楼宇自动化
- 销售终端
| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM74AVC4T245SG | SOP16 | AVC4T245 | 2500pcs/13Inch Tape & Reel |
| UM74AVC4T245UG | TSSOP16 | AVC4T245 | 3000pcs/13Inch Tape & Reel |
| UM74AVC4T245QA | QFN16 2.6×1.8 | AQA | 3000pcs/7Inch Tape & Reel |
| UM74AVC4T245QB | QFN16 2.5×3.5 | AQB | 6000pcs/13Inch Tape & Reel |
| UM74AVC4T245QC | QFN16 4.0×3.5 | AVC4T245 | 3000pcs/13Inch Tape & Reel |
