量产
Part Number
UMISO7761
Description
高速6通道数字隔离器
Status
量产
VCCA Voltage Range (V)
2.375 to 5.5
VCCB Voltage Range (V)
2.375 to 5.5
Number of Channels
6
Forward/Reverse Channels
5/1
Default Output State
High / Low
Isolation Voltage (Vrms)
5000 (WSOP16)
Surge Voltage Capability (Vrms)
8000 (WSOP16)
CMTI (kV/μs)
±200
Max Date Rate (Mbps)
150
Operating Temperature Range(℃)
-40 to 125
Package
WSOP16
UMISO7761系列是高性能六通道单向数字隔离器，提供5kVRMS（WSOP封装）隔离等级，支持150Mbps数据传输速率。该器件CMTI高达200kV/us，在低功耗条件下展现出优异的电磁抗扰性和低辐射特性，可有效隔离不同接地域，并阻断高压/大电流瞬态干扰对敏感电路或人机接口电路的影响。

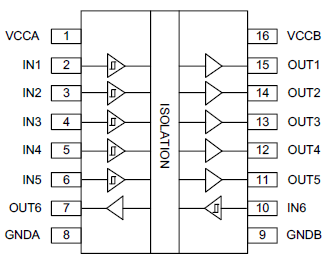

UMISO7761系列具有五个正向传输的通道和一个反向传输的通道。另外，UMISO7761系列具备默认输出特性。输入电源未接通或处于开路状态时，后缀为L的型号默认输出低电平，后缀为H的型号默认输出高电平。具体型号后缀与选项的对应关系详见订购信息表。
UMISO7761系列器件采用WSOP16宽体封装，工作环境温度范围为–40°C至125°C。
- 数据速率: DC至150Mbps
- 稳健的数字信号电气隔离
-- 长使用寿命: >40 年
-- 高达 5000 VRMS隔离电压（宽体封装）
-- CMTI：±200 kV/μs（典型值）
- 宽电源电压范围: 2.375V to 5.5V
- 工作环境温度范围：-40°C to 125°C
- 使能控制引脚，支持三态输出功能
- 默认输出高电平 (UMISO7761H) 和默认输出低电平(UMISO7761L)选项
- 高电磁抗扰度（EMI）
- 免初始化启动
- 采用WSOP16宽体封装
- 低传播延迟和偏移
-- 传播延迟: ＜15ns
-- 脉冲宽度失真: ＜2.6ns
- 符合安全规范
-- DIN EN IEC 60747-17 (VDE 0884-17)
-- UL1577
-- IEC 61010‐1和GB 4943.1‐2022
- 工业自动化
- 医疗系统
- 光伏逆变器
- 电机控制
- 隔离电源供应器
- 隔离式模数转换器（ADC）与数模转换器（DAC）
| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UMISO7761LWSG | WSOP16 | UMISO7761L | 1500pcs/13Inch Tape & Reel |
| UMISO7761HWSG | WSOP16 | UMISO7761H | 1500pcs/13Inch Tape & Reel |
